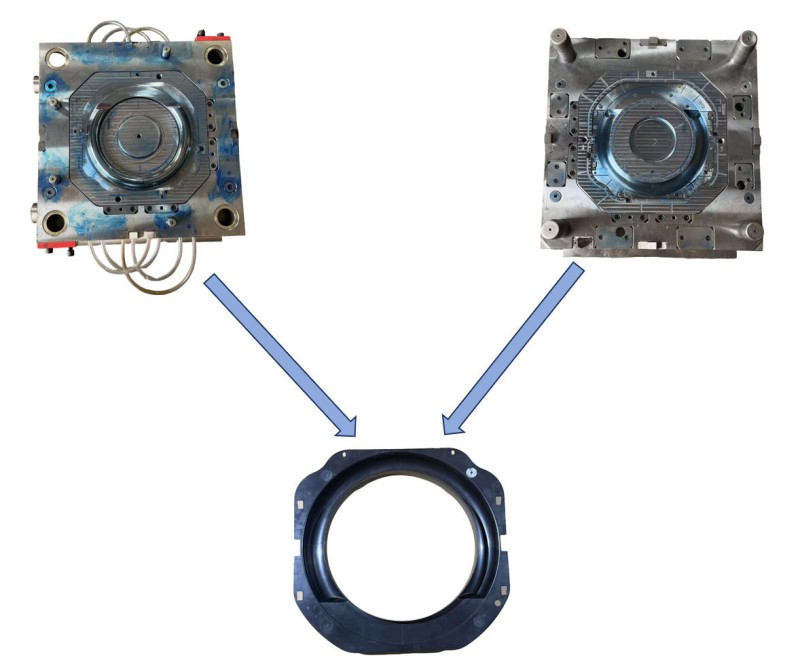

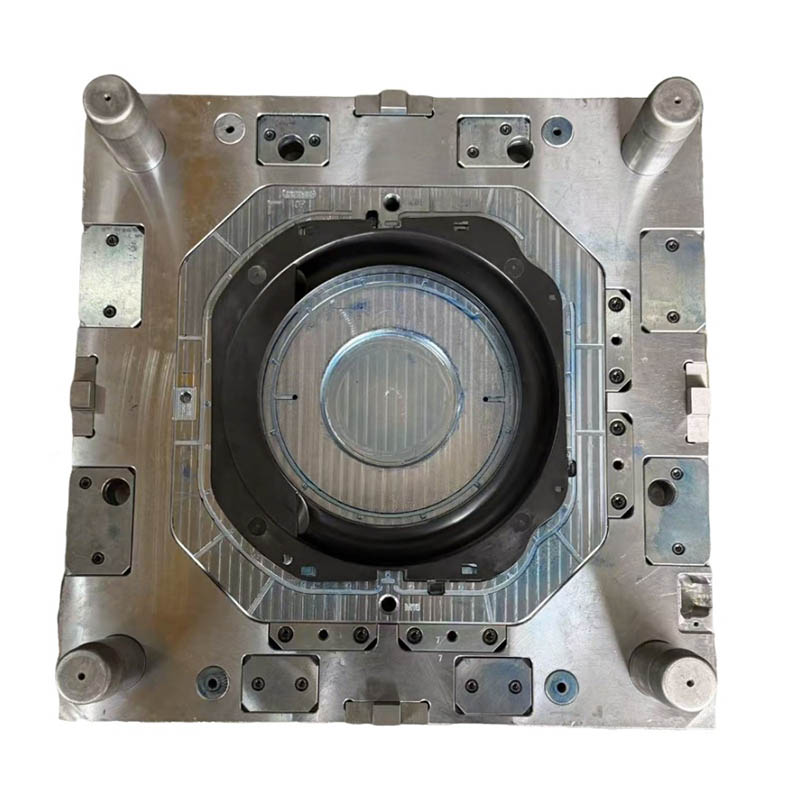

fornece design de moldes, fabricação de moldes e serviços de moldagem por injeção, incluindo molde de injeção de anel de porta de máquina de lavar grande. O desenvolvimento do molde pode ser baseado em desenhos de produtos, modelos 3D, especificações de materiais, requisitos de montagem e condições de produção pretendidas.
O molde de injeção de anel de porta de máquina de lavar grande usa circuitos de resfriamento organizados de acordo com a geometria do anel e a espessura da parede para melhorar a uniformidade da temperatura, reduzir o encolhimento irregular e manter a estabilidade dimensional.
Aberturas de linha divisória, aberturas de inserção e aberturas de pino ejetor podem ser incorporadas para liberar o ar preso, melhorar o preenchimento da cavidade e reduzir marcas de queimaduras e disparos curtos.
Blocos ejetores, pinos ejetores, elevadores inclinados ou ejeção assistida por ar podem ser selecionados de acordo com a geometria da peça para suportar uma desmoldagem suave e proteger recursos críticos.
Polimento ou ataque químico podem ser aplicados para obter a superfície brilhante ou fosca especificada. Corrediças e elevadores ajustados com precisão ajudam a manter a operação suave do molde e reduzem o desgaste.
Ningbo Weishuo Molding and Plastic Products Co., Ltd. integra design de moldes, fabricação de moldes e moldagem por injeção. O processo do projeto pode ser organizado da seguinte forma:
| Estágio | Trabalho Principal | Resultado do Projeto |
| Design para Manufaturabilidade | Revise a geometria da peça, espessura da parede, ângulos de inclinação, cortes inferiores e recursos de montagem | Descobertas do DFM e alterações propostas no design |
| Projeto de molde | Desenvolva a estrutura do molde, layout de resfriamento, posições de ventilação e sistema de ejeção | Modelo de molde 3D e desenhos 2D para aprovação |
| Usinagem de Moldes | Processe a base do molde, a cavidade, o núcleo e os componentes de precisão usando métodos de usinagem aplicáveis | Componentes de molde usinados e registros de inspeção |
| Montagem de Molde | Monte o molde e verifique o encaixe das corrediças, elevadores, ejetores e outras peças móveis | Molde montado pronto para teste |
| Moldagem de teste | Avalie enchimento, resfriamento, ejeção, qualidade da superfície e dimensões críticas | Amostras de teste e descobertas registradas |
| Correção e Aceitação de Moldes | Abordar os problemas identificados e verificar as amostras revisadas em relação aos requisitos acordados | Amostras de aceitação final e documentação relevante |
O controle de qualidade para o molde de injeção de anel de porta de máquina de lavar grande abrange a estrutura do molde, dimensões críticas, mecanismos operacionais e desempenho da peça moldada.
Verifique as dimensões e a qualidade da usinagem da cavidade, do macho, da base do molde e das inserções críticas em relação aos desenhos aprovados.
Verifique o movimento e encaixe de corrediças, elevadores, componentes ejetores e outros mecanismos durante a abertura e fechamento do molde.
Avalie a integridade do enchimento, falhas, marcas de queimadura, defeitos de superfície, empenamento e condição de desmoldagem durante a moldagem de teste.

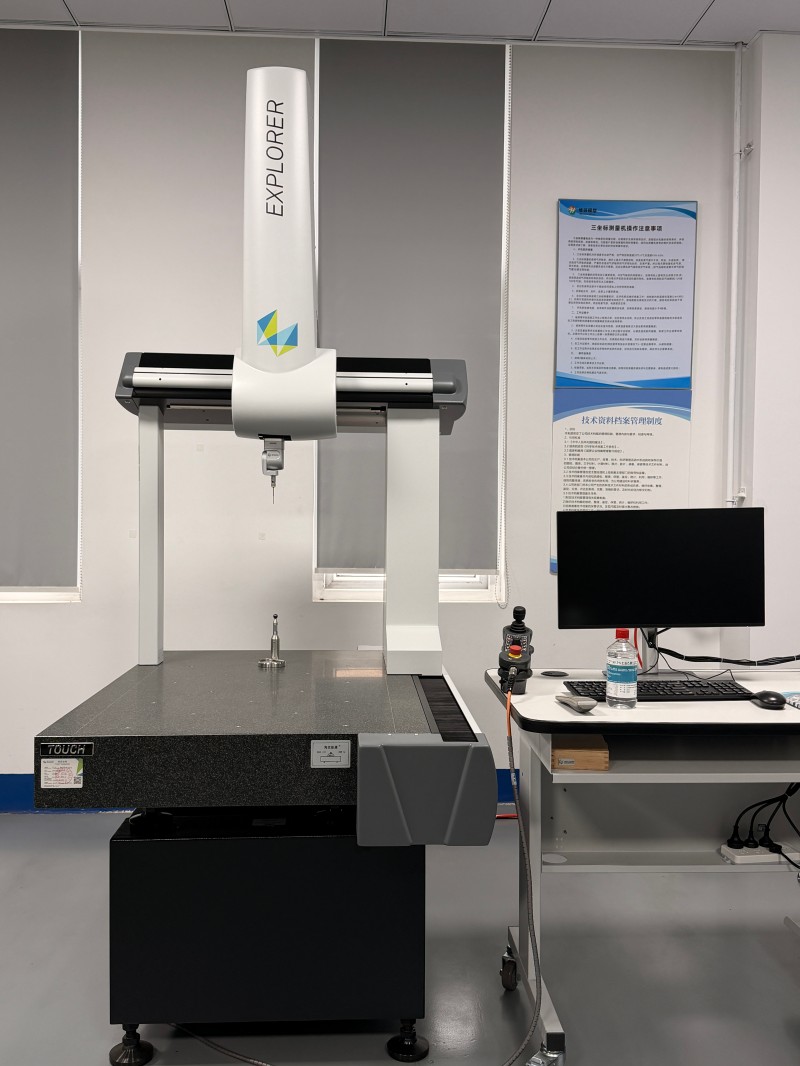

Meça dimensões especificadas e inspecione recursos de montagem, áreas de encaixe e outras interfaces críticas. A inspeção CMM pode ser usada quando exigido pelas especificações do projeto.
Realize testes sob condições de moldagem acordadas para avaliar a consistência dimensional, a estabilidade do ciclo e a repetibilidade.
Cada molde de injeção de anel de porta de máquina de lavar grande pode ser desenvolvido de acordo com o desenho da peça, material, geometria e requisitos de produção. As informações a seguir ajudam a estabelecer o projeto do molde e o escopo do orçamento.
Dados do produto:Desenhos 2D, arquivos 3D, dimensões gerais e tolerâncias críticas.
Especificação de materiais:Grau de resina e quaisquer requisitos relevantes de encolhimento ou processamento.
Configuração do molde:Contagem de cavidades necessária, volume de produção esperado e layout de molde preferido, se especificado.
Condições de moldagem por injeção:Especificações disponíveis da máquina, incluindo força de fixação, capacidade de disparo e dimensões da placa.
Aparência da peça:Nível de brilho necessário, textura fosca, padrão de superfície e requisitos de peças visíveis.
Requisitos de montagem:Pontos de montagem, recursos de encaixe, interfaces com componentes adjacentes e critérios de montagem de amostra.
Requisitos de aceitação:Dimensões de inspeção, condições de teste, quantidade de amostra e requisitos de documentação.
As alterações no projeto podem ser analisadas em relação aos seus efeitos na estrutura do molde, no escopo da usinagem, no cronograma de entrega e nos requisitos de validação antes da implementação.
Fundada em 2017, a Ningbo Weishuo Molding and Plastic Products Co., Ltd. opera uma fábrica que cobre mais de 7.600 metros quadrados. Suas operações integram design de produtos, desenvolvimento de moldes, fabricação de moldes, moldagem por injeção e vendas.
A empresa começou com serviços de projeto de moldes e moldagem por injeção, desenvolvendo experiência em estrutura de moldes, comportamento de materiais e fabricação de peças plásticas. Este histórico oferece suporte a revisões técnicas de geometria de peças, estrutura de ferramentas e requisitos de moldagem.
Para o molde de injeção de anel de porta de máquina de lavar grande, a WEISHUO coordena o desenvolvimento em torno de desenhos do cliente, revisões de produtos, equipamentos de moldagem e critérios de inspeção. A revisão do projeto, a moldagem experimental e a verificação da amostra ajudam a determinar se o molde atende aos requisitos acordados do projeto.
Q1: Quais informações são necessárias para desenvolver umMolde de injeção de anel de porta de máquina de lavar grande?
Forneça o arquivo da peça 3D ou desenhos detalhados, especificação do material, dimensões críticas, requisitos de acabamento superficial e volume de produção esperado. As especificações da máquina de moldagem por injeção também são úteis ao planejar as dimensões e configuração do molde.
Q2: Como o empenamento é controlado em uma grande peça moldada em forma de anel?
A espessura da parede, a posição da porta, o layout do circuito de resfriamento e as condições de moldagem afetam o encolhimento e a deformação. A análise do fluxo do molde pode identificar riscos potenciais, enquanto a moldagem experimental e a inspeção dimensional ajudam a verificar os resultados.
Q3: O molde pode acomodar cortes inferiores e estruturas de encaixe rápido?
Sim. Dependendo da geometria da peça, podem ser necessários corrediças, elevadores inclinados, mecanismos internos de tração ou outras estruturas de liberação adequadas. O arranjo final depende do projeto da peça aprovado.
Q4: O molde pode produzir superfícies de anel de porta brilhantes ou foscas?
O polimento pode ser usado para superfícies brilhantes, enquanto o ataque químico ou outros tratamentos de superfície adequados podem produzir texturas foscas designadas. O acabamento obtido depende do material da cavidade, do método de processamento e do padrão de aparência aprovado.
Q5: Qual é o prazo típico de desenvolvimento do molde?
O prazo de entrega depende do tamanho do molde, contagem de cavidades, complexidade estrutural, acabamento superficial, requisitos de usinagem e número de rodadas de teste e correção. Um cronograma do projeto pode ser estabelecido após a revisão dos desenhos e requisitos técnicos.
Q6: O que determina a vida útil do molde?
A vida útil do molde depende do aço selecionado, do tratamento térmico, do projeto do molde, das características da resina, das condições operacionais e das práticas de manutenção. A meta do ciclo esperado deve ser acordada durante o planejamento do projeto.
Q7: O molde pode ser modificado após o teste inicial?
Sim. As alterações necessárias podem ser avaliadas após a inspeção das amostras de teste. O impacto técnico, o escopo da usinagem e o plano de revalidação devem ser revisados antes do início do trabalho.
